小家电ai瑕疵检测-凯发真人手机版

【概要描述】该项目为小家电生产线,皮带宽度600mm,两边各有400mm操作区,整体线全部是人工操作。

【概要描述】该项目为小家电生产线,皮带宽度600mm,两边各有400mm操作区,整体线全部是人工操作。

       该项目为小家电生产线,皮带宽度600mm,两边各有400mm操作区,整体线全部是人工操作。通过工业相机视觉ai检测这个空气炸锅的外表面(正面)顶面镜片塑料。及顶部周边一圈的亮面装饰区的划痕检测。外表面检测缺陷为擦伤(无深度)擦伤面积1mm宽20mm长为不合格。

材料:塑料注射成型类产品

产品颜色: 红色(磨砂面) 黑色亮面)白色

产品规格:(长宽外径230mm依产品检测内容变化(现有产线是红色面 顶盖面 检测速度小于10秒) 分拣类别:浅表划伤,严重划伤 (划伤区域分类)面板周围圆弧形装饰件

检测系统组成

系统组成:

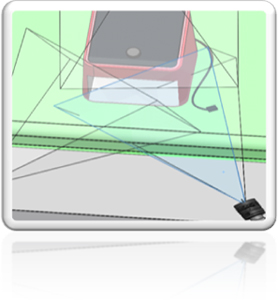

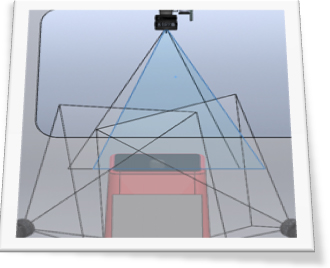

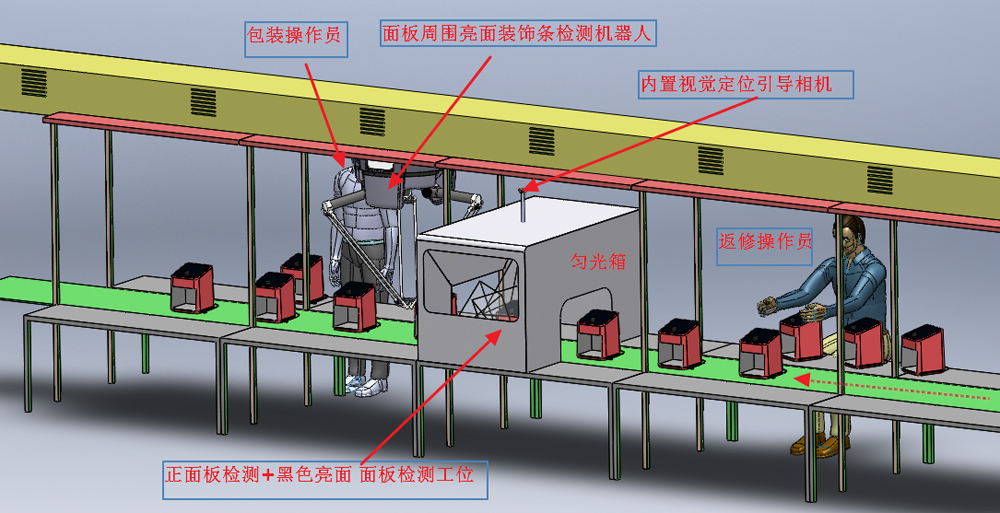

1:系统主体由2组正面瑕疵检测相机 顶部面板检测相机组成。共3台相机安装于一个定制的标准无影光源的罩壳内部,多个相机分时拍摄单张/多张 进行该空气炸锅产品的正面(两侧分置两组相机,左正面 和右正面)拍摄。顶部的相机兼顾产品的机械臂引导定位 和表面划痕检测的功能。

       在检测单元外部单独预置了一套视觉单元主要针对于该空气炸锅的倾斜操作面板周围一圈的亮面区域进行检测,检测路径随相机定位,沿设计轨迹拍摄12张照片 用于检测顶盖周围一圈的表面缺陷。





系统功能

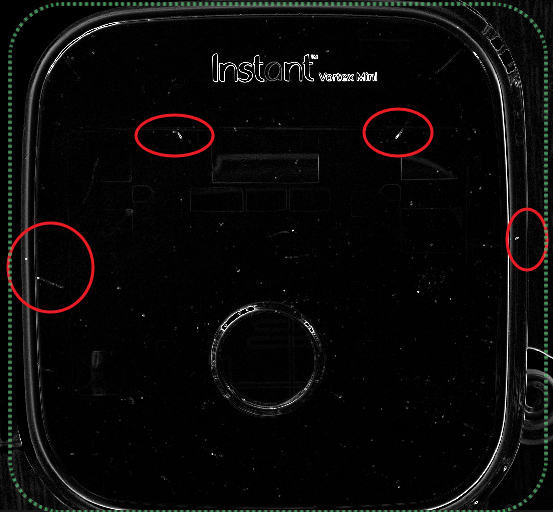

顶面相机拍摄画面

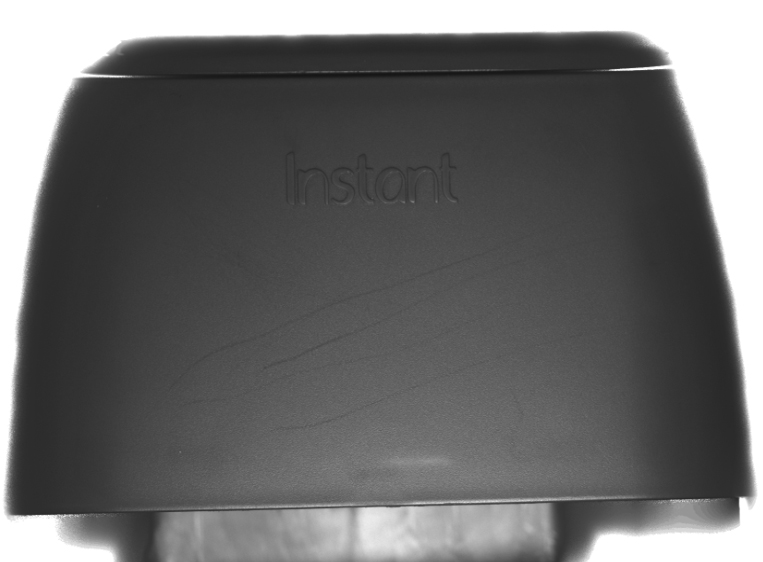

顶面相机拍摄画面

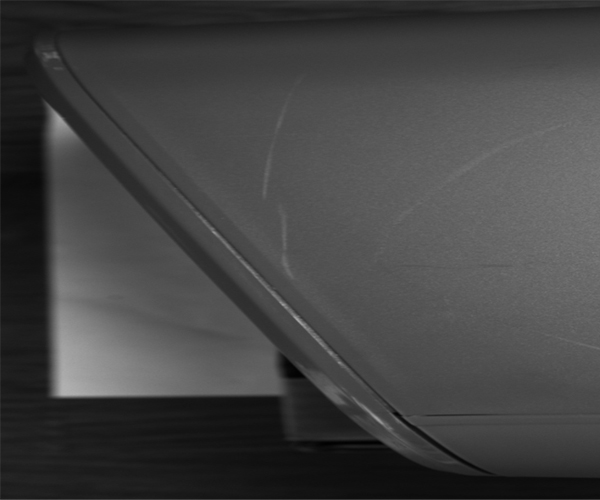

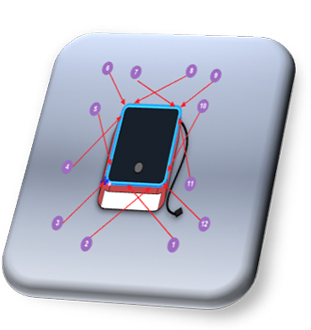

机械臂拍摄路径

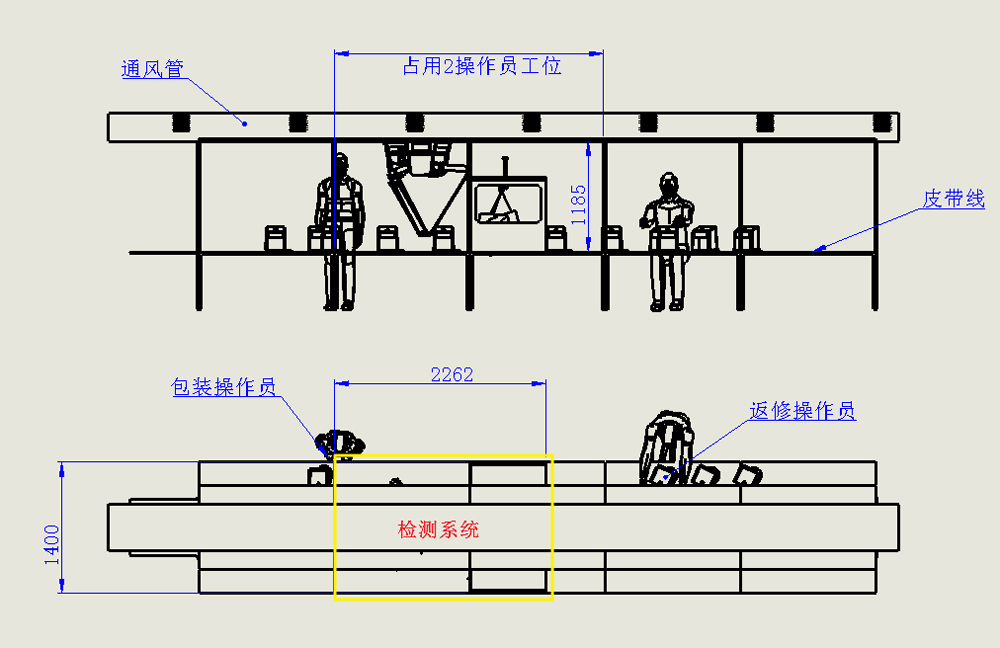

系统工作流程

1:装配线后段安装的视觉检测单元对组装好的空气炸锅进行表面检测(检测前需要撕膜)

2:机械臂主要是用来检测固定面以外的 自由曲面的检测。

3:不合格品和合格品在显示器上显示对应的位置关系 并且红色或者绿色高亮显示。

4:对于不合格产品系统会给出声光警示 和计数。

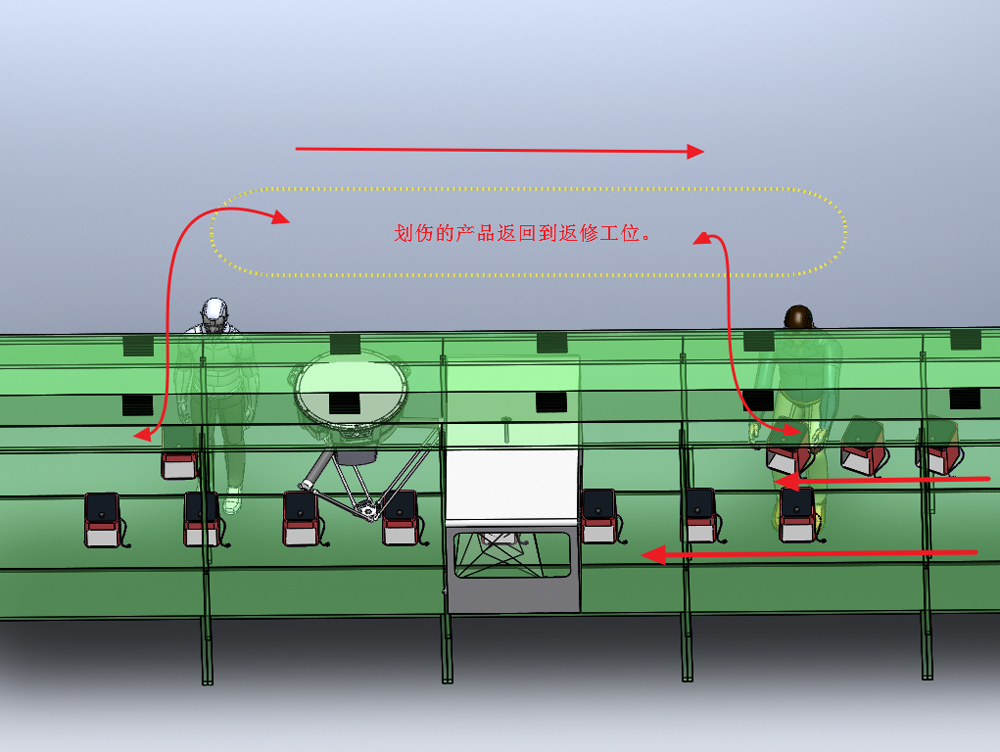

5:操作人员拿走不合格产品放置于一个单向皮带上,返回到返修操作人员进行换壳等操作。

6:换好外壳的产品再次过检测线。
