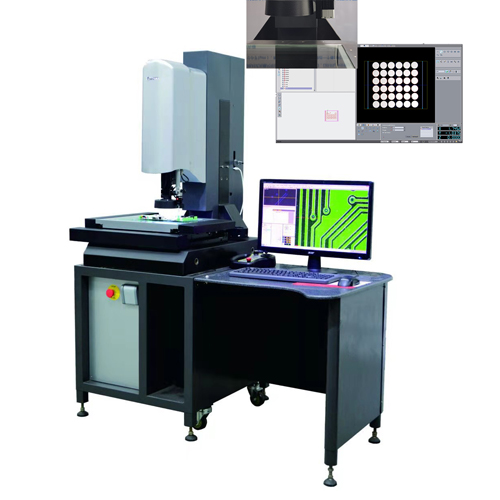

atm-3020vl 全自动高精度二次元影像测量仪
一、技术参数
|
规格型号: atm-3020vl |
|||||||
|
测量范围(mm) |
外形尺寸(mm) |
主机重量(kg) |
最大承受重量(kg) |
||||
|
x |
y |
z |
l |
w |
h |
||
|
300 |
200 |
200 |
1350 |
800 |
1700 |
280 |
30 |
|
最大空间运动速度 |
最大空间运动加速度 |
||||||
|
465mm/s |
870mm/s |
||||||
|
测量精度 |
|||||||
|
光学一维长度测量误差：eu x/y(1d)(μm) |
1.8 l/200 mpe符合jjf 1318-2011 |
||||||
|
光学二维长度测量误差：eu xy(2d)(μm) |
2.0 l/200 mpe符合jjf 1318-2011 |
||||||
|
光学z轴长度测量误差：eu z (μm) |
5.0 l/200 mpe符合jjf 1318-2011 |
||||||
|
二维探测误差：pf2d(μm) |
2.0 mpe符合jjf 1318-2011 |
||||||
|
影像测头探测误差：pfv2d(μm) |
2.0 mpe符合jjf 1318-2011 |
||||||
|
序号 |
名称 |
规格及说明 |
|
1 |
主机及机台 |
机身主体采用高精密天然花岗岩，具有稳定的温度特性和抗时效变形能力 |
|
2 |
控制系统 |
ar3网络板，网络接口主板及伺服电机以及驱动做了全方面升级，z轴带刹车系统，保证机器的平稳安全，定位更准 |
|
3 |
美国 rationalvue 测量软件系统 |
自动版光学视觉量测软件 |
|
4 |
相机 |
130万数字高清网络相机 |
|
5 |
光栅尺 |
0.01μm绝对光栅 |
|
6 |
导轨 |
三个轴采用精密级滚珠丝杆导轨，速度有大提升，而且运作平稳 |
|
7 |
电机 |
直流伺服电机 |
|
8 |
镜头 |
怡信easson自主设计tc精密多段定倍自动变倍自动变焦远心镜头（标配同轴光）实际倍率：30-145× |
|
9 |
照明系统 |
5环8区led冷光源各段独立操控，256级亮度可调 |
|
10 |
品牌电脑 |
win7/win10 |
|
23.8高清 |
||
|
11 |
操作方式 |
摇控手柄、鼠标拖运、程序检测 |
|
12 |
激光 |
基恩士lk-g激光 |
二、环境条件及要求
|
影像仪室温度要求： |
|
|
房间温度 (温控间) |
18～22°c |
|
温度梯度(时间) |
1°c /h |
|
温度梯度(时间) |
2°c /24h |
|
温度梯度(空间) |
1°c /m |
|
影像仪室湿度要求： |
|
|
空气相对湿度 |
40-70％ |
|
电源要求： |
|
|
电压 |
220v ± 10% |
|
频率 |
50/60 hz |
|
震动 |
15hz以下＜0.001g |
|
耗电量 |
1000va |
|
用电设备要求接地可靠：接地电阻小于4欧姆 |
|
三、软件特点
rationalvue是由美国知名计量软件公司研发团队24年专业计量软件的成功开发经验、完全继承了cad无缝链接、100%图形化显示、快速拖拽式操作、实时数模比对、图形报告多样化。
一套美国rationalvue = 二维检测比对软件 cad逆向软件 form分析软件 轮廓扫描软件 spc统计分析软件 形位公差评价， 美国rationalvue绝大部分功能实现只需要鼠标的1-2次拖拽可完成。操作快捷、提高效率，拖放式操作：“鼠标点击” “鼠标拖拽” = 强大功能的实现
功能：
1．可以运行程序的过程中暂停执行程序，并对某元素修改后，继续向下测量。
2．大半径小圆弧的精准测量
3．快速精准的影像对焦功能
4．自动巡边测量功能
5．批量设置元素的公差带及名义值
6．可建立多重工件座标系。并可以建立多重z轴座标系。
7．修改编辑及查看寻边状况
8．可以修改元素名称及尺寸名称，以与客户图纸一致。
9．功能强大的自定义报表功能
10．符合国家标准的形位公差计算能力
11．基于cad，快速比对，可导入dxf格式的cad文件cad直接用于指导测量，并完成实际与理论的比对功能。使得测量效率提高了2-3倍。可完成位置度、曲线轮廓度、曲面轮廓度等iso形位公差的测量。
12．最完整的几何测量功能
13．工件拼图&导航功能
14．特殊边缘测量功能
15．毛刺过滤功能
16．强边缘功能功能
17．对焦测量高度、平面度功能
18．强大的弱边测量&曲线轮廓扫描功能
19．美国rtionalvue具有专业的针对网板的测量工具，可轻松的实现网板直线的测量。
20．最完整的形位公差计算（包括：二维和三维、形状公差、位置公差、形位公差）。
21．完整的图形构造功能
22．spc统计功能
23．逆向工程功能
24．特殊边缘处理颜色过滤、灰度过滤功能
25．修改编辑及查看寻边状况：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等。还可以查看之前测量的
强边缘功能 去除边缘杂质影响
工件拼图&导航
测量报告输出excel格式 测量报告输出formerror形状误差
四、激光
雷射位移传感器参数
lk-g系列一览
强大的性能实现了高精度并解决了以往无法对应的问题。
边缘切割技术和多种感测头可为任何应用提供绝佳的成效。
应用
半导体/lcd
电子/电气部件
oa/传媒
汽车/运输
金属
塑料/橡胶/薄膜
五、特点说明
机器设计的科学性，合理性，材质选用，制造工艺水平
由于要求测量的精度高达（1.9 l/150），测量数据釆用最快最可靠的 lan 接口与电脑连接，lan 与一般广泛使用的 usb连接，有着以下的明显技术优势:（1 ) 抗干扰性比 usb 更可靠更稳定，可长距传输；（2) lan速度比 usb 更快。本公司的专用控制器硬件结构简单，接线少而整齐，方便安排和维修，机身平台和z轴均釆用优质00级花岗石制造，所有导轨和移动件的直线度均经过准直仪的测量，确认达到本么司的直线度标准。
现时所有的自动机 atm 系列，在出厂前都要做 2000 次的“煲机测量”，我们用一支玻璃尺，在台面的四个方向，x , 45 度，y 和 135 度等方向，每方向重复测量 500 次，合共 2000 次，测量一个 180 mm 的长度，我们便将整个测量的数据全部纪录下来，最大最小尺寸差要保证在 2um 内才能出厂！
f1 高精度 全闭环 自动变倍远心镜头 特点如下：
采用本公司专为f-1开发设计的高精度，高分辨力环型光栅尺作全闭环位反馈
高分辨力，全闭环 位置反馈，免除齿轮传动间隙带来的影像倍数重复误差，大幅提升整机测量的重复精度。
环型光栅分辨力比上一代的变倍镜头高出20倍。
怡信远心镜头vs非远心镜头
使用非远心镜头成像会产生透视假象，带来测试误差。
使用远心镜头修正光源影像不扭曲，提高测量精度。
怡信同轴光vs同行无同轴光
同轴光界面 普通光
怡信高清相机vs同行普通相机
怡信影像仪专用高清ccd刀具图片 普通ccd刀具图片
怡信绝对光栅尺vs同行普通光栅尺
怡信0.01um绝对光栅尺 高精度 高分辨率 0.5um普通光栅尺
五、运输、安装、售后
包装和运输
- 采用良好的木箱包装方式，公路运输，保证设备良好。包装及运输过程的问题由卖方承担。
- 货到需方后，卖方的人员将在1个工作日内到达需方现场进行开箱验货并安装、调试设备。
安装方案
仪器安装之前，请先阅读此“安装注意事项”
安装注意事项:
- 请放置本产品用于通风、干燥处，尽量保持环境温度在20℃-25℃之间。
- 请勿放置本产品于灰尘多、潮湿的地方。
- 本产品使用220v,50-60hz交流电源，本产品要求电源有良好结接地。
- 请放置本产品于远离强电场或强电磁干扰源的地方，如交流电柜、大型机床、电磁铁、电火花机等。
- 为保证测量精度，请将本产品放于远离震动源的地方，如冲床、震动机等。
- 请勿自行拆卸或调整产品零件。 请勿使用非本公司生产或提供的配件。
1.安装电脑台
2.安装电控箱
3.安装电脑
a.超好电脑各部分连线。
b.将2d机身引出的视频线插入电脑视频接口的av1口
我司配备资深的cnc工程师和高级客户经理组成的优秀团队，并且有经验丰富的应用工程师提供整套的交钥匙工程。
培训方案及凯发真人手机版的售后服务
以质量砌基础，以人才为动力，以创新求发展，以服务树口碑，以诚信赢客户。宁波怡信光电科技有限公司致力于测量仪器关键技术的创新，与客户真诚合作，互相学习，形成具有凝聚力的优秀团队服务好客户。
1、仪器到达用户所在地后，用户准备好仪器正常运行所需电等条件，由专业工程师就仪器开新箱检查仪器。
2、工程师对仪器使用场地检查合格后，进行安装、调试、精度补偿，安装后精度再次测试。
3、培训设备与用户购买仪器型号、功能一致。 负责对用户进行产品基本原理、使用、操作、保养维护等全面培训。
4、培训作业标准，操作“应知”“应会”。
5、培训内容：开关机操作、作业准备、仪器校准、测量步骤、注意事项、常见问题处理流程。
6、仪器保养培训：保养部件名称、保养内容讲解、保养周期、保养的方法和标准、保养人员责任岗位要求。
7、每台仪器均附有说明书、货物的合格证、装箱单等技术资料；
8、设备安装、调试过程，都有详细检验记录，调试检验结果符合国家相关标准。并填写验收报告，报用户厂家。
9、保修期为货到之日起不超过十三个月，并负责设备的终身维修。在保修期内，免收维修费，对于非人为损坏的零备件予以免费更换。
10、接到用户报修后立即电话沟通指导解决，如电话解决不了，两小时内给出凯发真人手机版的解决方案，并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)
11、三年内免费提供软件升级服务。
培训方案及凯发真人手机版的售后服务
以质量砌基础，以人才为动力，以创新求发展，以服务树口碑，以诚信赢客户。宁波怡信光电科技有限公司致力于测量仪器关键技术的创新，与客户真诚合作，互相学习，形成具有凝聚力的优秀团队服务好客户。
1、仪器到达用户所在地后，用户准备好仪器正常运行所需电等条件，由专业工程师就仪器开新箱检查仪器。
2、工程师对仪器使用场地检查合格后，进行安装、调试、精度补偿，安装后精度再次测试。
3、培训设备与用户购买仪器型号、功能一致。 负责对用户进行产品基本原理、使用、操作、保养维护等全面培训。
4、培训作业标准，操作“应知”“应会”。
5、培训内容：开关机操作、作业准备、仪器校准、测量步骤、注意事项、常见问题处理流程。
6、仪器保养培训：保养部件名称、保养内容讲解、保养周期、保养的方法和标准、保养人员责任岗位要求。
7、每台仪器均附有说明书、货物的合格证、装箱单等技术资料；
8、设备安装、调试过程，都有详细检验记录，调试检验结果符合国家相关标准。并填写验收报告，报用户厂家。
9、保修期为货到之日起不超过十三个月，并负责设备的终身维修。在保修期内，免收维修费，对于非人为损坏的零备件予以免费更换。
10、接到用户报修后立即电话沟通指导解决，如电话解决不了，两小时内给出凯发真人手机版的解决方案，并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)
11、三年内免费提供软件升级服务。
