evm-4030 半自动高清影像测量仪(同轴光)
技术参数
|
规格型号: evm-4030 |
|||||||
|
测量范围(mm) |
外形尺寸(mm) |
主机重量(kg) |
最大承受重量(kg) |
||||
|
x |
y |
z |
l |
w |
h |
||
|
400 |
300 |
250 |
1800 |
1200 |
1900 |
390 |
20 |
|
测量精度 |
|||||||
|
光学一维长度测量误差：eu x/y(1d)(μm) |
2.0 l/200 mpe符合jjf 1318-2011 |
||||||
|
光学二维长度测量误差：eu xy(2d)(μm) |
2.5 l/200 mpe符合jjf 1318-2011 |
||||||
|
二维探测误差：pf2d(μm) |
2.5 mpe符合jjf 1318-2011 |
||||||
|
影像测头探测误差：pfv2d(μm) |
2.5 mpe符合jjf 1318-2011 |
||||||
|
序号 |
名称 |
规格及说明 |
|
1 |
主机及机台 |
机身主体采用高精密天然花岗岩，具有稳定的温度特性和抗时效变形能力 |
|
2 |
控制系统 |
usb网络板，保证机器的平稳安全 |
|
3 |
easson测量软件系统 |
自动版光学视觉量测软件 |
|
4 |
相机 |
130万数字高清网络相机 |
|
5 |
光栅尺 |
0.01μm绝对光栅 |
|
6 |
导轨 |
三个轴采用精密级滚珠丝杆导轨，速度有大提升，而且运作平稳 |
|
7 |
电机 |
直流伺服电机 |
|
8 |
镜头 |
怡信easson自主设计tc精密手动变倍手动变焦远心镜头（标配同轴光）实际倍率：30-145× |
|
9 |
照明系统 |
5环8区led冷光源各段独立操控，256级亮度可调 |
|
10 |
品牌电脑 |
win7/win10 |
|
23.8高清 |
||
|
11 |
操作方式 |
232控制盒、鼠标拖运、键盘控制 |
环境条件及要求
|
影像仪室温度要求： |
|
|
房间温度 (温控间) |
18～22°c |
|
温度梯度(时间) |
1°c /h |
|
温度梯度(时间) |
2°c /24h |
|
温度梯度(空间) |
1°c /m |
|
影像仪室湿度要求： |
|
|
空气相对湿度 |
40-70％ |
|
电源要求： |
|
|
电压 |
220v ± 10% |
|
频率 |
50/60 hz |
|
震动 |
15hz以下＜0.001g |
|
耗电量 |
1000va |
|
用电设备要求接地可靠：接地电阻小于4欧姆 |
|
三、软件特点
智慧型量测软件easson2d主要功能简介
一、基本功能：
●笛卡尔坐标/极坐标转换 ●绝对/相对/工作坐标转换
●公/英制转换 ●度/度分秒转换
●点/点群 ●两点/多点求线
●三点/多点求圆及弧 ●b-spline线
●两点间的距离 ●两线间的平均距离
●点线间的距离 ●两圆心距离
●圆线距离 ●两线间的夹角及交点
二、特殊功能
1.软件控制光源。上光源为四相灯，下光源为直光源，增加机器适应性能。
2.量测工件无需调节摆正，软件提供坐标平移、旋转、摆正。
3.直接在影像及几何区标注/移动尺寸。直线修剪、延伸功能。
4.几何区点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。
5.调节ccd参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。
6.利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。
7.量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。
8.测量数据化输出，转成word (.doc) 、excel (.xls)。
9.spc功能，直接输出管制图、制程能力指数，转成word、excel
10.机械图形直接输出.dxf格式，实现2d抄数功能 ，与autocad、等其它软件无缝联接。
11.可转入.dxf格式文件，与工件实物或测量图形进行比对。并可直接在影像区任取两点得到误差测量值。
12.提供平面内直线度、圆度、角度分析，进行有效之品质检验
13.机台精度补偿，提高量测精度。
14.软件可以对多变形、槽形、圆弧倒角、虚拟测量。
15.可以升级2.5d测量软件，功能有：斜面、高度、圆球、圆柱测量等。
16.重新测量功能：该功能可对已测量过的元素，重新改变测量方法,灯光,倍率等，然后会刷新测量数据，并且与其相关的元素数据也会刷新(如：两线构造距离，如果其中一条线重新测量了，那么距离元素数据也会重新刷新)。
17.修改编辑及查看寻边状况：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等。还可以查看之前测量的某个元素的寻边状况(包括寻边的位置,所用的光源亮度,倍率及所采的原始点等)，以便用户掌控测量的全过程的状况.
4、机器特点
机身主体采用高精密天然花岗岩，具有稳定的温度特性和抗时效变形能力，保证测量的稳定性及长期使用的精度。
所有怡信的光学影像测量仪均标配由本公司自行开发的f-1高精度全闭环自动变倍光学镜头，高性能，超低畸变，保证测量的精确度。
高精度全闭环自动变倍光学镜头

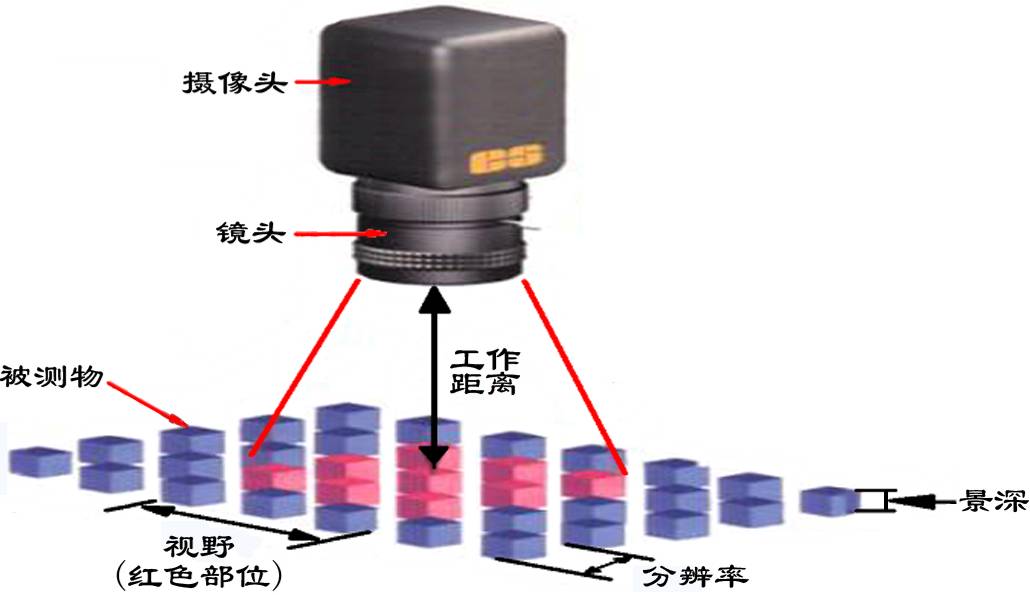

远心光学原理：采用平行光路径光学设计，物体影像的尺寸不会随着与镜头的距离而改变，造成透视的效果产生额外的测量误差。
自动变倍光学远心镜头（telecentric），怡信专业制造，主要是为纠正传统镜头的视差而特殊设计的镜头，它可以在一定的物距范围内，使得到的图像放大倍率不会随物距的变化而变化，这对被测物不在同一物面上的情况是非常重要的应用。

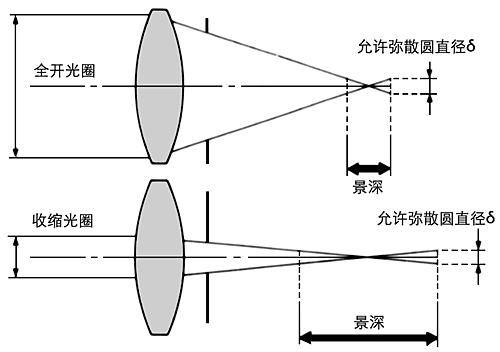

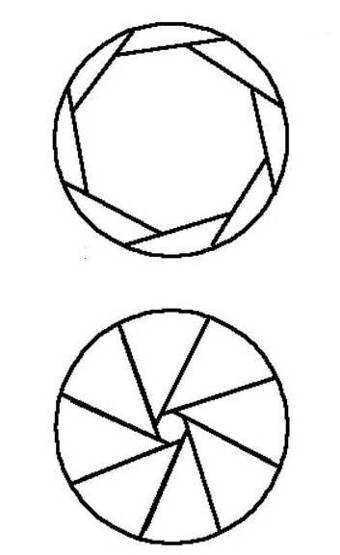

光圈是一个用来控制光线透过镜头，进入机身内感光面的光量的装置，具体地说，如果亮度大，它可以收缩，减少通过的光线总量；反之，如果光线很弱，则可以开大以便让更多的光线进入。光圈越大，景深越小；光圈越小，景深越大。工作距离越远，景深越大；工作距离越近，景深越小
f1 高精度 全闭环 自动变倍远心镜头 特点如下：
采用本公司专为f-1开发设计的高精度，高分辨力环型光栅尺作全闭环位反馈
高分辨力，全闭环 位置反馈，免除齿轮传动间隙带来的影像倍数重复误差，大幅提升整机测量的重复精度。
环型光栅分辨力比上一代的变倍镜头高出20倍。
怡信远心镜头vs非远心镜头
使用非远心镜头成像会产生透视假象，带来测试误差。
使用远心镜头修正光源影像不扭曲，提高测量精度。
怡信同轴光vs同行无同轴光
同轴光界面 普通光
怡信高清相机vs同行普通相机
怡信影像仪专用高清ccd刀具图片 普通ccd刀具图片
怡信绝对光栅尺vs同行普通光栅尺
怡信0.01um绝对光栅尺 高精度 高分辨率 0.5um普通光栅尺
影像测量仪安装、验收标准
1.设备验收、清点及安装调试验收
1.1设备的验收
设备的验收分为二个阶段，即：第一次、最终验收，其验收方式按双方达成的技术协议执行。
1.1.1第1次验收：设备经过出厂验收合格，运抵买方项目现场后，买、卖双方有关人员共同开箱验货；如有货物短缺、质次、损坏等问题，应作详细纪录，并由卖方先立即、无条件为买方调换或补齐，然后再检查原因，追究责任人。直至无疑义后，第1次验收合格。卖方并同时提供出厂前的测试报告和产品合格证书；
1.1.2最终验收：设备、材料安装、调试结束，达到验收标准，买、卖双方派员共同验收合格，经买、卖双方确认，最终验收合格。
2.1安装调试验收
卖方免费负责在买方现场完成设备的安装和调试工作。在买方现场进行的安装，买方应提前准备好气、电、接地保护等基础设施，并以传真方式通知卖方，如有问题提前沟通以确保顺利安装。公司负责测量机的安装、调试。所有的包装箱需要在工程师监督和认可的情况下才能开启。根据需要，用户需提供内部拆装、运送及就位支持。最终验收将根据企业标准q/320505ad005-2012执行。在调试完成后对设备进行验收,验收该设备按双方达成的技术协议执行。各项技术指标按双方签订的《技术协议》内容执行，验收完成后双方共同确认，并由双方代表签订《安装调试验收报告》。
影像测量仪的包装、运输方案
包装和运输
- 采用良好的木箱包装方式，公路运输，保证设备良好。包装及运输过程的问题由卖方承担。
- 货到需方后，卖方的人员将在1个工作日内到达需方现场进行开箱验货并安装、调试设备。
影像测量仪安装方案及计划，安装、施工组织机构及人员情况
安装方案
仪器安装之前，请先阅读此“安装注意事项”
安装注意事项:
- 请放置本产品用于通风、干燥处，尽量保持环境温度在20℃-25℃之间。
- 请勿放置本产品于灰尘多、潮湿的地方。
- 本产品使用220v,50-60hz交流电源，本产品要求电源有良好结接地。
- 请放置本产品于远离强电场或强电磁干扰源的地方，如交流电柜、大型机床、电磁铁、电火花机等。
- 为保证测量精度，请将本产品放于远离震动源的地方，如冲床、震动机等。
- 请勿自行拆卸或调整产品零件。 请勿使用非本公司生产或提供的配件。
1.安装电脑台
2.安装电控箱
3.安装电脑
a.超好电脑各部分连线。
b.将2d机身引出的视频线插入电脑视频接口的av1口
我司配备资深的cnc工程师和高级客户经理组成的优秀团队，并且有经验丰富的应用工程师提供整套的交钥匙工程。
培训方案及凯发真人手机版的售后服务
以质量砌基础，以人才为动力，以创新求发展，以服务树口碑，以诚信赢客户。宁波怡信光电科技有限公司致力于测量仪器关键技术的创新，与客户真诚合作，互相学习，形成具有凝聚力的优秀团队服务好客户。
1、仪器到达用户所在地后，用户准备好仪器正常运行所需电等条件，由专业工程师就仪器开新箱检查仪器。
2、工程师对仪器使用场地检查合格后，进行安装、调试、精度补偿，安装后精度再次测试。
3、培训设备与用户购买仪器型号、功能一致。 负责对用户进行产品基本原理、使用、操作、保养维护等全面培训。
4、培训作业标准，操作“应知”“应会”。
5、培训内容：开关机操作、作业准备、仪器校准、测量步骤、注意事项、常见问题处理流程。
6、仪器保养培训：保养部件名称、保养内容讲解、保养周期、保养的方法和标准、保养人员责任岗位要求。
7、每台仪器均附有说明书、货物的合格证、装箱单等技术资料；
8、设备安装、调试过程，都有详细检验记录，调试检验结果符合国家相关标准。并填写验收报告，报用户厂家。
9、保修期为货到之日起不超过十三个月，并负责设备的终身维修。在保修期内，免收维修费，对于非人为损坏的零备件予以免费更换。
10、接到用户报修后立即电话沟通指导解决，如电话解决不了，两小时内给出凯发真人手机版的解决方案，并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)
11、三年内免费提供软件升级服务。
