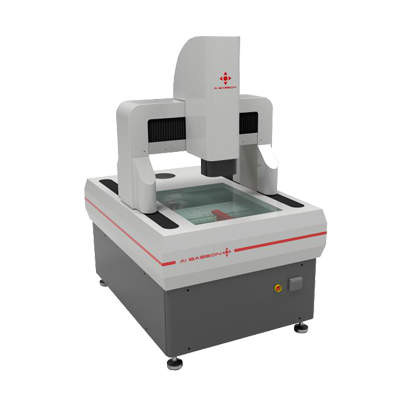

spl-8060 龙门式全自动影像测量仪
一、技术参数
|
仪器型号 |
spl-8060 |
|
|
仪器参数 |
||
|
测量范围 |
x |
800 mm |
|
y |
600 mm |
|
|
z |
200 mm |
|
|
玻璃台面 |
850mm*650mm |
|
|
承重 |
30kg |
|
|
ccd |
美国teo 800tv线工业高清晰彩色ccd |
|
|
变焦物镜 |
美国pms连续自动变倍镜头0.7－4.5x(选配同轴光)，无需校正 |
|
|
视频放大分倍率 |
影像倍数20x－200x |
|
|
工作距离 |
95mm |
|
|
运动控制系统：全闭环控制：三轴伺服马达全闭环控制 |
||
|
光栅尺 |
高精密封闭光栅尺 分辨率： 0.001mm |
|
|
重复性 |
2μm-3.5um |
|
|
测量精度 |
x,y≦(2.5 l/200)um, z≦（5 l/200um） |
|
|
外形尺寸（mm) |
2100*1400*1600 |
|
|
仪器重量(kg) |
1400 kg |
|
|
照明 |
led冷光,256 可调，表面。6环8区led冷光，256级可调（选配同轴冷光源）,亮度可调 |
|
|
电源 |
110v-220v±10% 50/60hz 电流大于10a |
|
|
量测系统 |
zonson2d-cnc |
|
|
保修期 |
1年 |
|
二、配置：
| 序号 |
名称 |
规格/品牌 |
单位 |
数量 |
|
1 |
机身、工作台 |
00级天然大理石底座和立柱 |
套 |
1 |
|
2 |
ccd |
130万数字高清网络相机 |
个 |
1 |
|
3 |
镜头 |
美国普密斯 pomeas-zoom连续自动变倍镜头 |
个 |
1 |
|
4 |
光栅尺 |
1um光栅尺光学尺分辨率： 0.001mm |
条 |
2 |
|
5 |
马达 |
日本 松下1500w.750w.200w |
个 |
3 |
|
6 |
传动型 |
x/y/z轴台湾进口精密线性导轨和台湾进口研磨级 |
个 |
3 |
|
7 |
软件（加密锁） |
怡信 |
套 |
1 |
|
8 |
运动控制 |
uwc4000i |
块 |
1 |
|
9 |
影像卡 |
怡信 |
块 |
1 |
|
10 |
校正块 |
怡信 |
块 |
1 |
|
11 |
光学玻璃 |
怡信 |
块 |
1 |
|
12 |
电源 |
怡信 |
套 |
1 |
|
13 |
板金机架 |
怡信 |
套 |
1 |
|
14 |
仪器桌 |
怡信 |
套 |
1 |
|
15 |
电脑 |
品牌 |
套 |
1 |
三、软件特点
(a)、基本功能：
●笛卡尔坐标/极坐标转换 ●绝对/相对/工作坐标转换
●公/英制转换 ●度/度分秒转换
●点/点群 ●两点/多点求线
●三点/多点求圆及弧 ●bspline线
●两点间的距离 ●两线间的平均距离
●点线间的距离 ●两圆心距离
●圆线距离 ●两线间的夹角及交点
(b)、特殊功能
1. 全电脑程式控制光源。上光源为四相灯，下光源为直光源，增加机器适应性能；并具有光度指示功能，指导用户，减少人为带来的不确定因素。
2.量测工件无需调节摆正，软件提供座标平移、旋转、摆正。
3.标注功能可让用户直接在影像及几何区标注/移动尺寸。
4.几何区点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。
5.可调节ccd参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。
6.利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。
7. 量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。
8. 测量数据化输出，转成word (.doc) 、excel (.xls)、pdf。
9.操作方便的自学习教导式编程软件，程序可重复执行
10.具备自动测量，统计等功能，能自己形成excel报告spc功能，直接输出管制图，转成excel
11.机械图形直接输出.dxf格式，与autocad、pro/e等其它软件无缝联接。
12.程式可直接输入.dxf文件，在影像测量区实现工件实物放大影像与标准设计图作直观的测量比对。
13.提供平面内直线度、圆度、角度分析，进行有效之品质检验
14.机台精度补偿，提高量测精度。
15.全自动影像测量仪的软件具学习功能，用户只须以手动方式将工件测量一次，整个测量过程便会记录下来，作为以后重复自动测量之用。用户不需编写任何程式，操作过程绝对简单容易.
16.重新测量功能：该功能可对已测量过的元素，重新改变测量方法,灯光,倍率等，然后会刷新测量数据，并且与其相关的元素数据也会刷新(如：两线构造距离，如果其中一条线重新测量了，那么距离元素数据也会重新刷新)。
17.修改编辑及查看寻边状况：软件可以修改编辑任何测量元素的寻边范围，光源亮度,倍率等。还可以查看之前测量的某个元素的寻边状况(包括寻边的位置,所用的光源亮度,倍率及所采的原始点等)，以便用户掌控测量的全过程的状况.
18. 可以修改元素名称及尺寸名称，以与客户图纸一致：客户可以任意修改元素的名称及尺寸名称。如：可以c1(圆1) 修成你想要的名称. 并可以c1的半径，直径，周长，面积等等名称改成你想要的，以便完全符合图纸的需求.
19. 极座标与直角坐标可以混合编程,以符合设计图纸的要求：比如：10个元素中，其中的一些元素为极座标显示，另一些元素是直角坐标显示，并可以导出到报表中去.
20.可以运行程序的过程中暂停执行程序，并对某元素修改后，继续向下测量 。
21.批量设置元素的公差带及名义值：在设置元素的公差带和名义值时，不用一个元素一个元素的设置，这样效率很低，可一次性批量设置公差带和名义值，提高效率.
22.可建立多重工件座标系。并可以建立多重z轴座标系：软件可以建立多重工件座标系。并可以在多个不同的z轴平面上建立不同的z轴座标系，这对有台阶的工件，且不同的台阶厚薄不一时，非常有用。
当建立多重工件座标系时，测量的数据的可以在哪一个座标系测量的，就显示哪一个座标系下的数据，也可以只显示在当前座标系下。
23. 功能强大的自定义报表功能。可以按客户的报表要求，输出报表
24. 快速精准的影像对焦功能。
四、影像测量仪安装、验收标准
1.设备验收、清点及安装调试验收
1.1设备的验收
设备的验收分为二个阶段，即：第一次、最终验收，其验收方式按双方达成的技术协议执行。
1.1.1第1次验收：设备经过出厂验收合格，运抵买方项目现场后，买、卖双方有关人员共同开箱验货；如有货物短缺、质次、损坏等问题，应作详细纪录，并由卖方立即、无条件为买方调换或补齐，然后再检查原因，追究责任人。直至无疑义后，第1次验收合格。卖方并同时提供出厂前的测试报告和产品合格证书；
1.1.2最终验收：设备、材料安装、调试结束，达到验收标准，买、卖双方派人员共同验收合格，经买、卖双方确认，最终验收合格。
2.1安装调试验收
卖方免费负责在买方现场完成设备的安装和调试工作。在买方现场进行的安装，买方应提前准备好气、电、接地保护等基础设施，并以传真方式通知卖方，如有问题提前沟通以确保顺利安装。公司负责测量机的安装、调试。所有的包装箱需要在工程师监督和认可的情况下才能开启。根据需要，用户需提供内部拆装、运送及就位支持。最终验收将根据企业标准q/320505ad005-2012执行。在调试完成后对设备进行验收,验收该设备按双方达成的技术协议执行。各项技术指标按双方签订的《技术协议》内容执行，验收完成后双方共同确认，并由双方代表签订《安装调试验收报告》。
五、影像测量仪的包装、运输方案
包装和运输
1.采用良好的木箱包装方式，公路运输，保证设备良好。包装及运输过程的问题由卖方承担。
2.货到需方后，卖方的人员将在1个工作日内到达需方现场进行开箱验货并安装、调试设备。
3.影像测量仪安装方案及计划，安装、施工组织机构及人员情况
六、安装方案
仪器安装之前，请先阅读此“安装注意事项”
安装注意事项:
- 请放置本产品用于通风、干燥处，尽量保持环境温度在20℃-25℃之间。
- 请勿放置本产品于灰尘多、潮湿的地方。
- 本产品使用220v,50-60hz交流电源，本产品要求电源有良好结接地。
- 请放置本产品于远离强电场或强电磁干扰源的地方，如交流电柜、大型机床、电磁铁、电火花机等。
- 为保证测量精度，请将本产品放于远离震动源的地方，如冲床、震动机等。
- 请勿自行拆卸或调整产品零件。 请勿使用非本公司生产或提供的配件。
1.安装电脑台
2.安装电控箱
3.安装电脑
a.超好电脑各部分连线。
b.将2d机身引出的视频线插入电脑视频接口的av1口
我司配备资深的cnc工程师和高级客户经理组成的优秀团队，并且有经验丰富的应用工程师提供整套的交钥匙工程。
培训方案及凯发真人手机版的售后服务
以质量砌基础，以人才为动力，以创新求发展，以服务树口碑，以诚信赢客户。宁波怡信光电科技有限公司致力于测量仪器关键技术的创新，与客户真诚合作，互相学习，形成具有凝聚力的优秀团队服务好客户。
1、仪器到达用户所在地后，用户准备好仪器正常运行所需电等条件，由专业工程师就仪器开新箱检查仪器。
2、工程师对仪器使用场地检查合格后，进行安装、调试、精度补偿，安装后精度再次测试。
3、培训设备与用户购买仪器型号、功能一致。 负责对用户进行产品基本原理、使用、操作、保养维护等全面培训。
4、培训作业标准，操作“应知”“应会”。
5、培训内容：开关机操作、作业准备、仪器校准、测量步骤、注意事项、常见问题处理流程。
6、仪器保养培训：保养部件名称、保养内容讲解、保养周期、保养的方法和标准、保养人员责任岗位要求。
7、每台仪器均附有说明书、货物的合格证、装箱单等技术资料；
8、设备安装、调试过程，都有详细检验记录，调试检验结果符合国家相关标准。并填写验收报告，报用户厂家。
9、保修期为货到之日起不超过十三个月，并负责设备的终身维修。在保修期内，免收维修费，对于非人为损坏的零备件予以免费更换。
10、接到用户报修后立即电话沟通指导解决，如电话解决不了，两小时内给出凯发真人手机版的解决方案，并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)
11、三年内免费提供软件升级服务。
