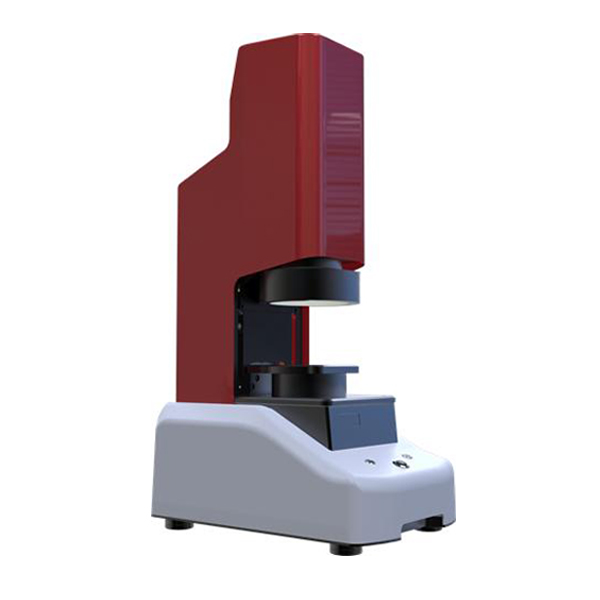

eg-50-05立式一键图像尺寸测量仪
简便高效 精准稳定 柔性智能 适用性广 自主产权
基于光学成像的尺寸测量仪器在制造领域应用广泛，传统的光学尺寸测量仪器包括工具显微镜、投影仪、影像测量仪（二次元）等，都存在检测效率低、人为操作误差、人员技能要求高、数据难以信息化等各种问题。
本产品为新一代影像尺寸测量系统，通过远心光学系统、高速信号采集处理、高精度图像处理算法、智能化ui软件设计等技术，实现了对物体二维尺寸的快速成像测量，有效地解决了一次成像范围与测量精度的矛盾，大幅度提高了检测效率和测量精度，消除了人为误差，人员操作简便，实现了精密测量的自动化和智能化。
一、技术参数：
类别：单视野成像
型号：eg-50
测量范围(mm)：50×40
调焦行程（mm）：20
测量精度（μm）：±3
重复精度（μm）：±0.5
景深（mm）：20

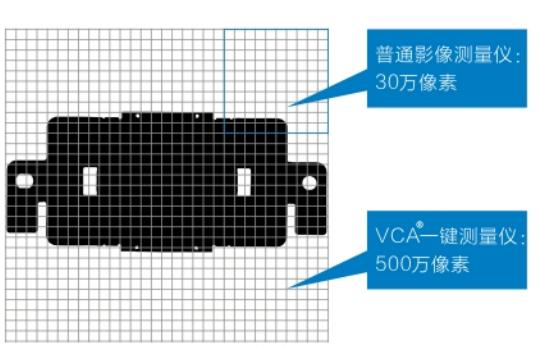

光学系统：500万像素ccd；双远心工业镜头； 远心平行背光源、led环形正面光源
软件：精密spt测量软件
接口：gige ×1（双视野型号×2），rs 232 ×1，及其他可扩展接口
电源：ac 220v，50hz
工作环境：温度15-25℃；湿度30%-80%；振动<0.002g, 15hz
二、产品主要特性

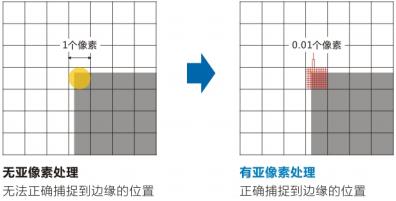

精准稳定：双远心光路结合图像畸变校正、亚像素数值处理算法，实现高精度、高稳定性尺寸测量；精密电动平台配合可快速更换及实时调节的正面照明系统，满足用户对复杂表面尺寸的准确测量。
柔性智能：点、线、圆等测量元素的智能组合，可灵活调用修改，减少规划工作量；测量数据可实时spc统计分析，并以excel、pdf 、word、图片等格式保存；可智能识别被测产品并自动调用检测档案，无需人工搜索选择，快速切换产品；特定要素测量工具可定制，cad交互、轮廓比对等功能可定制。

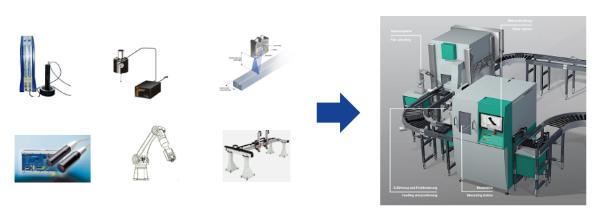

适用性广：固定视野型具有立式、卧式两大系列，适用平面及回转体工件，产品量程覆盖20-200mm，满足不同规格类型产品测量；同时具备运动平台式型号，结合光栅示数的运动平台进一步扩充测量范围；软硬件接口丰富，可集成各类测量传感器、自动化机构及数字化管理软件，组成自动化智能化系统。
自主产权：本产品具自主知识产权，成像组件均采用高性能进口产品，图像处理算法技术完全自主开发，为用户提供更好的性价比选择、更快速及时的技术服务，且避免了盗版等法律风险。
简便高效：大视野高景深成像，无需定位工件及夹具，单次测量周期为1-2s，效率是传统设备的数十倍；只需设置匹配特征、规划测量项目两个准备步骤，即可实现多产品、多尺寸批量测量；避免了传统影像测量仪繁杂的操作流程，生手经短时间培训即可熟练操作。
系统配置明细表
|
名称 |
规格型号 |
制造商 |
数量 |
|
1.立式一键图像尺寸测量仪 |
eg-50 |
easson |
1台 |
|
2.计算机系统 |
含显示器 |
品牌 |
1套 |
|
3.校准棒 |
|
easson |
1个 |
|
4.专用网线 |
|
|
1个 |
|
5.rs232连接线缆 |
|
|
1个 |
|
6.ccd |
|
|
1个 |
|
7.镜头 |
|
|
1个 |
|
8.上光源 |
|
|
1个 |
|
9.下光源 |
|
|
1个 |
|
10.专用黏土 |
|
|
1盒 |
|
11.合格证 |
|
easson |
1个 |
|
12.使用手册 |
|
easson |
1本 |
|
13.加密锁 |
|
easson |
1个 |
|
14.安装光盘 |
|
easson |
1片 |
|
15.脚踏开关 |
|
easson |
1套 |
培训方案及凯发真人手机版的售后服务
以质量砌基础，以人才为动力，以创新求发展，以服务树口碑，以诚信赢客户。宁波怡信光电科技有限公司致力于测量仪器关键技术的创新，与客户真诚合作，互相学习，形成具有凝聚力的优秀团队服务好客户。
1、仪器到达用户所在地后，用户准备好仪器正常运行所需电等条件，由专业工程师就仪器开新箱检查仪器。
2、工程师对仪器使用场地检查合格后，进行安装、调试、精度补偿，安装后精度再次测试。
3、培训设备与用户购买仪器型号、功能一致。 负责对用户进行产品基本原理、使用、操作、保养维护等全面培训。
4、培训作业标准，操作“应知”“应会”。
5、培训内容：开关机操作、作业准备、仪器校准、测量步骤、注意事项、常见问题处理流程。
6、仪器保养培训：保养部件名称、保养内容讲解、保养周期、保养的方法和标准、保养人员责任岗位要求。
7、每台仪器均附有说明书、货物的合格证、装箱单等技术资料；
8、设备安装、调试过程，都有详细检验记录，调试检验结果符合国家相关标准。并填写验收报告，报用户厂家。
9、保修期为货到之日起不超过十三个月，并负责设备的终身维修。在保修期内，免收维修费，对于非人为损坏的零备件予以免费更换。
10、接到用户报修后立即电话沟通指导解决，如电话解决不了，两小时内给出凯发真人手机版的解决方案，并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)
11、三年内免费提供软件升级服务。
