手持激光扫描仪els 141技术方案
怡信是集研发、制造及销售于一体的3d数字化产品技术的领航者。公司致力于为用户提供最佳的3d数字化凯发真人手机版的解决方案，如3d数字扫描、逆向设计、qc质量检测、vr/ar移动端软件平台、3d云展示软件平台、ai智能优化软件、机器人自动化在线扫描及测量等，广泛应用于汽车、航空航天、军工、能源水电、教育、vr/ar、3d打印、文创等3d数字化领域。
怡信ai easson总部和研发制造基地位于中国珠海，在上海、北京、宁波、深圳、安徽都设有分支机构，目前公司已发展到全球市场，在欧洲、北美洲及东南亚都设有分支机构及凯发真人手机版的合作伙伴，是一家全球性视觉与摄影测量领域领航的高科技公司。
怡信 ai easson公司拥有拥有一支训练有素的3d扫描及软件技术服务和应用支持队伍，可为客户提供全方位的三维数字k8凯发的技术支持和服务，对于客户的任何技术问题，承诺7*12的全天候服务，48小时之内到用户现场解决相应问题。
一.技术描述

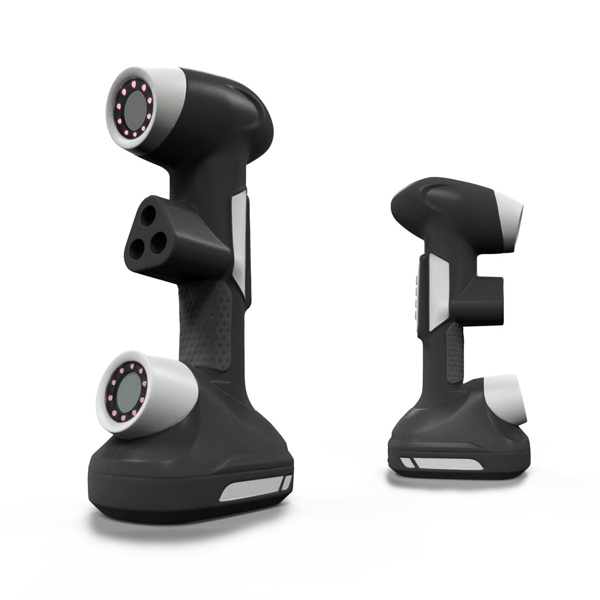

1.主机
怡信公司作为视觉检测和三维数字技术的领航者,怡信手持3d激光扫描系统，能够完成各种大小工件以及逆向工程和形面三维检测应用。该系统具备以下先进的技术特点：
- 目标点自动定位，无须关节臂或其他跟踪设备；
- 即插即用的系统，快速安装及使用；
- 高分辨率的ccd系统， 2个ccd 及激光发射器, 扫描更清晰和精确；
- 点云无分层，自动生成三维实体图形(三角网格面)；
- 手持任意扫描, 随身携带，只有0.83kg；
- 14条十字交叉激光束 额外1束激光，扫描速度达48万次测量/秒；
- 自动生成stl三角网格面，stl 格式可快速处理数据；
- 设备操作简单，易学易用，１天即可熟练操作；
- 操作方便，适用范围广，可在狭窄的空间扫描，对工作环境无要求。
2.性能指标
|
型号 |
els 141 |
|
重量 |
0.83kg |
|
尺寸 |
310x147x80mm |
|
扫描速率 |
480,000次测量/秒 |
|
扫描范围 |
275x 250mm |
|
光源 |
14 束 ( 额外1束) |
|
分辨率 |
0.050mm |
|
扫描精度 |
最高 0.03mm |
|
体积精度 |
0.03mm 0.060mm/m |
|
基准距 |
300mm |
|
兼容软件 |
3dsystem（geomagic solutions）、innovmetric software（polyworks）、dassault systemes（catia v5和solidworks）、ptc（pro/engineer）、siemens（nx和solid edge）、autodesk（inventor、alias、3ds max、maya、softimage） |
|
景深 |
250mm(自动) |
|
传输方式 |
usb3.0 |
|
工作温度 |
0-40 °c |
|
工作湿度范围（非冷凝） |
10-90% |
3.软件功能
功能强大的三维扫描软件ai easson，为三维数字扫描需要提供了完美的凯发真人手机版的解决方案，强大的扫描功能，通过简捷的用户界面，引导使用者进行扫描结果的编辑,保存和重复使用。
功能包括：
- 三维图形扫描即时显现；
- 激光快门自动调节功能，扫描设备传感器可根据被测物表面材质和颜色自动调节激光快门，识别最优参数；
- 扫描仪须具有控制模式按钮，可以实现视图操作模式与快门调整模式之间的切换。无需通过计算机键盘/鼠标操作即可完成对扫描软件相关模式进行调整。包括视图缩放功能、快门调整功能等；
- 具有自动装配功能，先进行整体标志点扫描，然后对各部分单独扫描，扫描各部分结果可以自动完成拼接；
- 后处理完成后可更改扫描数据的分辨率以及对扫描数据的简化及优化功能。
4.用户现场的测量机安装
怡信公司负责仪器的安装、调试以及安装现场的最终验收。最终的验收将根据怡信公司的推荐标准执行。所有的包装箱需要在怡信工程师监督和认可的情况下才能开启。
5.培训
该课程旨在对系统操作人员提供系统使用和技术基本培训。参加该课程人员一般要求具备,逆向工程及计量基础知识、计算机应用知识及英语基础人员。
时间：3个工作日
地点：用户现场
参加人数：3人以内
6.笔记本电脑工作配置
|
电脑配置 |
|
|
型号 |
hp-zbook15 g4 |
|
cpu |
intel core i7-7820hq |
|
显卡 |
nvidia quadro m2200 4gb |
|
内存 |
32gb ddr4 |
|
操作系统 |
win10 |
|
显示屏 |
15.6led |
|
屏幕分辨率 |
1080p |
|
数据传输要求 |
usb3.0 |
二. 应用案例

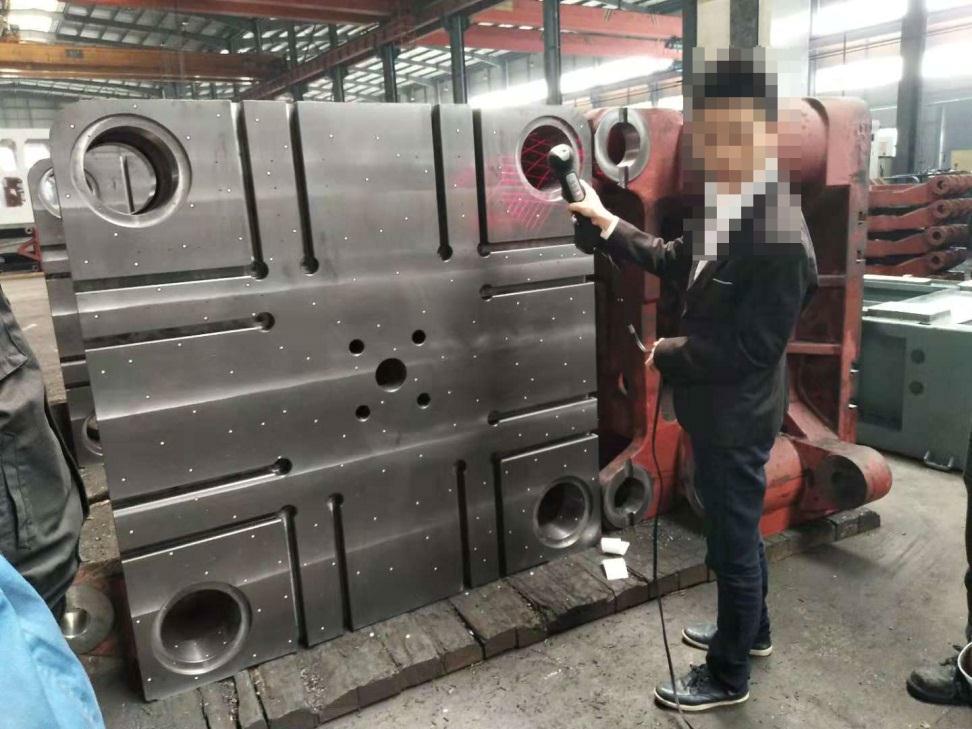

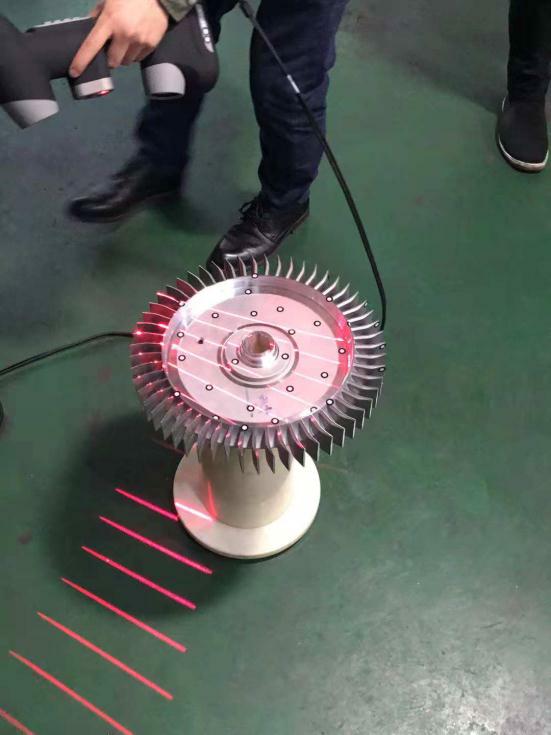

ai easson手持式三维激光扫描仪应用案例
ai easson产品主要功能是获取被测物的三维外形及几何特征，在此基础上进行产品的逆向设计或产品检测，具体应用的领域及案例如下：

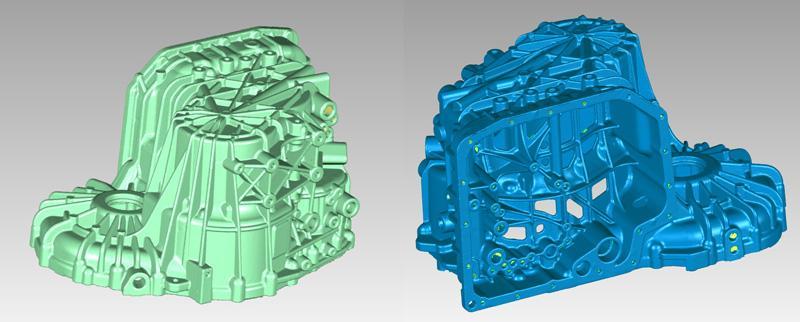

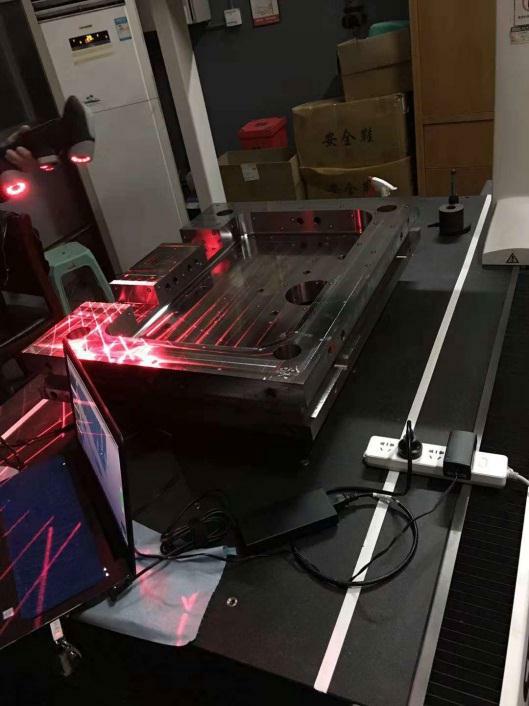

1、工业领域的逆向设计应用

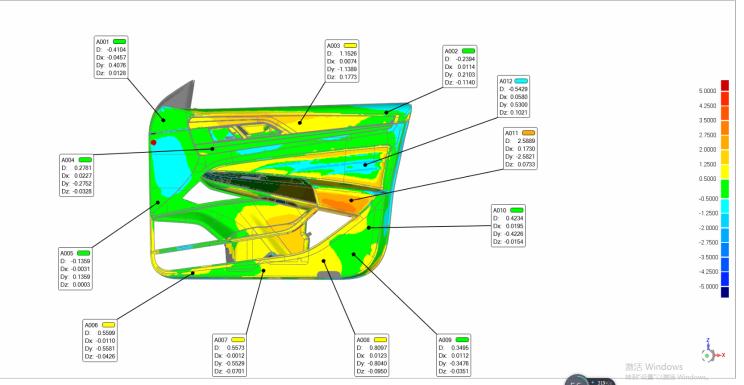

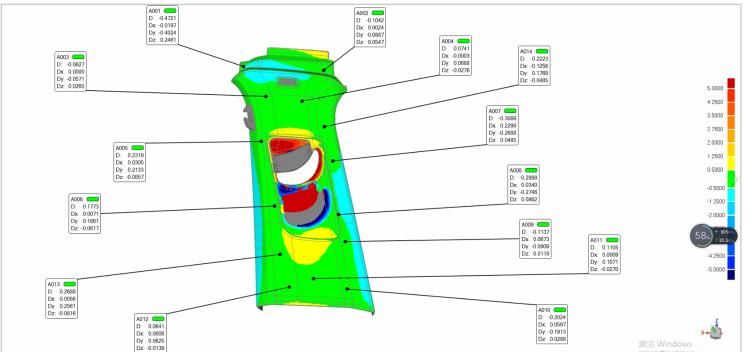

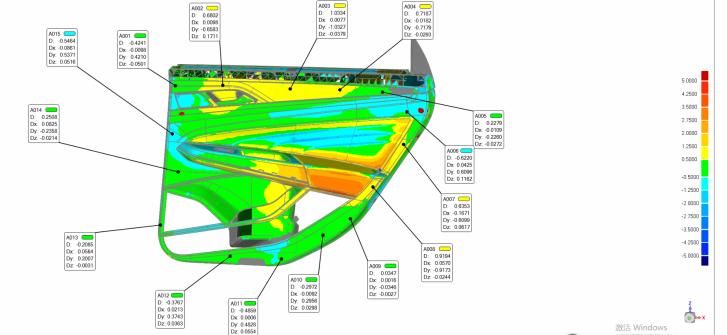

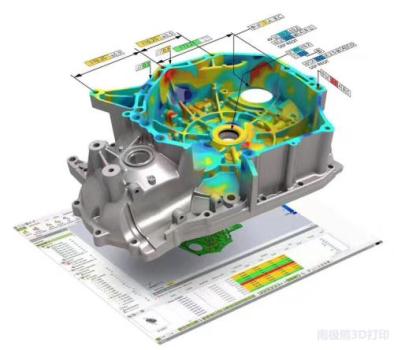

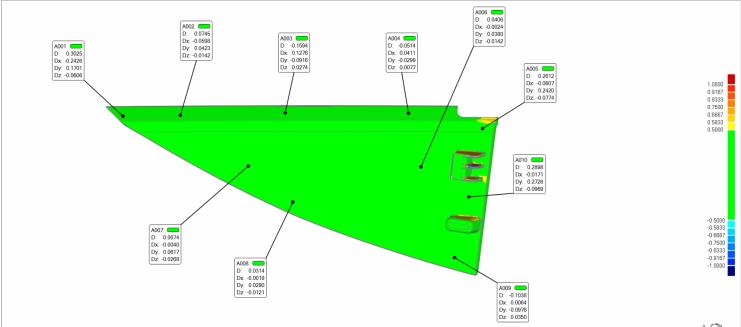

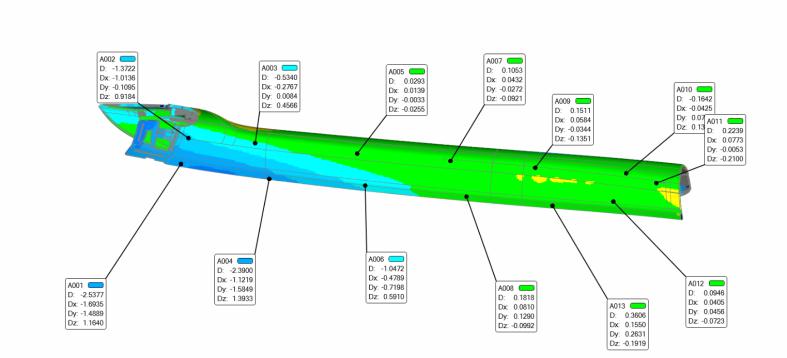

2、工业领域的检测、质量控制应用
三、ai easson三维扫描检测系统优势介绍
- 便携、扫描快速、无需拼接、直接获取三角面片、点云不分层且有序、维护方便。具体如下：
- 手持式任意扫描，非常便携，重量0.83千克；
- 具有自动对齐功能，对齐时不再需要人工操作，从根源上极大地减少了错误的发生
- 自然环境即可用，无须暗室或者恒温室；
- truaccuracy™ 技术确保高度精确的测量，无需考虑测量环境（不稳定、震动、热变化等）
- 2个ccd及1个激光发射器，扫描更清晰和准确；
- 扫描数据无分层、自动生成stl三角面片，无须人工拼接；
- 14条交叉激光束、激光线宽250*275mm、扫描速度更快效率更高；
- 可在空间范围较小的内部、外部扫描，无局限，；
- 可多台扫描仪同时工作扫描，数据都在同一坐标系下；
- 非常容易操作，且扫描效率非常高；
- 对有装配关系的不同零部件，能够分开扫描，且能够保证数据的装配关系；
- 被测件无需喷粉、无需贴点，可扫描任何颜色，包括黑色产品；
- 测量无死角，工件在扫描过程中移动不影响，抗震动；
- 测量方便快捷，可在室内、室外做扫描工作；
- 设备自带板，光学仪器，无机械损伤，无需每年做机械校准；
培训方案及凯发真人手机版的售后服务
以质量砌基础，以人才为动力，以创新求发展，以服务树口碑，以诚信赢客户。宁波怡信光电科技有限公司致力于测量仪器关键技术的创新，与客户真诚合作，互相学习，形成具有凝聚力的优秀团队服务好客户。
1、仪器到达用户所在地后，用户准备好仪器正常运行所需电等条件，由专业工程师就仪器开新箱检查仪器。
2、工程师对仪器使用场地检查合格后，进行安装、调试、精度补偿，安装后精度再次测试。
3、培训设备与用户购买仪器型号、功能一致。 负责对用户进行产品基本原理、使用、操作、保养维护等全面培训。
4、培训作业标准，操作“应知”“应会”。
5、培训内容：开关机操作、作业准备、仪器校准、测量步骤、注意事项、常见问题处理流程。
6、仪器保养培训：保养部件名称、保养内容讲解、保养周期、保养的方法和标准、保养人员责任岗位要求。
7、每台仪器均附有说明书、货物的合格证、装箱单等技术资料；
8、设备安装、调试过程，都有详细检验记录，调试检验结果符合国家相关标准。并填写验收报告，报用户厂家。
9、保修期为货到之日起不超过十三个月，并负责设备的终身维修。在保修期内，免收维修费，对于非人为损坏的零备件予以免费更换。
10、接到用户报修后立即电话沟通指导解决，如电话解决不了，两小时内给出凯发真人手机版的解决方案，并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)
11、三年内免费提供软件升级服务。
