技术参数：
|
规格 |
产品型号 |
etv-500 |
|
产品分类 |
hdmi工业相机 |
|
|
传感器 |
imx335 |
|
|
有效像素 |
500万 |
|
|
解析度 |
1920*1080@60fps |
|
|
输出接口 |
hdmi |
|
|
像元尺寸 |
2um*2um |
|
|
电源 |
dc-12v/1a |
|
|
功能 |
基本功能 |
图像参数可调 |
|
画质调整 |
曝光、色温、白平衡 |
|
|
相机功能 |
镜像、画面冻结、翻转、宽动态、放大、缩小 |
|
|
网格线 |
横线、竖线可自行定义颜色、粗细 |
|
|
分辨率 |
1920*1080 |
|
|
包装 |
外观尺寸 |
50*50*58mm |
|
单机重量 |
0.2kg |
|
|
配件 |
dc-12v/1a电源 |
拍照：点击按钮后即可将页面拍照存储至存储设备。
录像：点击按钮开始录制，再次点击即可停止录制并存储至存储设备。
放大：鼠标点击按钮放大画面中图像
缩小：鼠标点击按钮缩小画面中图像
预览：点击按钮后跳转至存储设备查看拍照与录像内容。
测量：点击按钮后可调出测量功能页面。
镜像：鼠标点击按钮图像水平对称翻转
翻转：鼠标点击按钮图像垂直对称翻转
黑白：鼠标点击按钮将彩色图像转换为高质量黑白图像
hdr ：鼠标点击按钮开启高动态范围图像模式
冻结：鼠标点击按钮将画面中的图像冻结
网格：鼠标点击按钮设置网格线
颜色：鼠标点击按钮设置线、文字的颜色，线宽，文字大小
对比：鼠标点击按钮将图像与拍照图片进行对比
设置：点击按钮后调出界面设置功能页面。
1、hdmi连接显示器
2、usb接口接鼠标和u盘（或外置sd卡）
3、接通dc-12v电源后，产品自动开机，led亮蓝灯，相机运行，等待显示器显示画面
4、移动鼠标至显示画面的最左边和最下方出现设置栏
5、根据实际情况设置参数

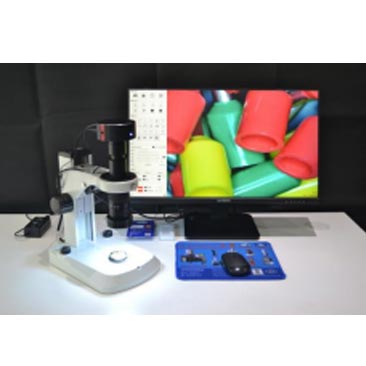

配置清单：
|
序号 |
名称 |
内容 |
数量 |
|
1 |
机身 |
一体式机身 |
1台 |
|
2 |
上光源 |
环形白光 |
1个 |
|
3 |
下光源 |
白色底光 |
1个 |
|
4 |
镜头 |
0.7-4.5连续变倍 |
1个 |
|
5 |
ccd |
500万高清ccd |
1个 |
|
6 |
显示器 |
23.8寸高清显示器 |
1台 |
|
7 |
标定板 |
玻璃标定板 |
1块 |
|
8 |
u盘 |
32g |
1个 |
|
9 |
电源线 |
标配 |
1根 |
|
10 |
插线板 |
4孔独立控制插线板 |
1个 |
培训方案及凯发真人手机版的售后服务
以质量砌基础，以人才为动力，以创新求发展，以服务树口碑，以诚信赢客户。宁波怡信光电科技有限公司致力于测量仪器关键技术的创新，与客户真诚合作，互相学习，形成具有凝聚力的优秀团队服务好客户。
1、仪器到达用户所在地后，用户准备好仪器正常运行所需电等条件，由专业工程师就仪器开新箱检查仪器。
2、工程师对仪器使用场地检查合格后，进行安装、调试、精度补偿，安装后精度再次测试。
3、培训设备与用户购买仪器型号、功能一致。 负责对用户进行产品基本原理、使用、操作、保养维护等全面培训。
4、培训作业标准，操作“应知”“应会”。
5、培训内容：开关机操作、作业准备、仪器校准、测量步骤、注意事项、常见问题处理流程。
6、仪器保养培训：保养部件名称、保养内容讲解、保养周期、保养的方法和标准、保养人员责任岗位要求。
7、每台仪器均附有说明书、货物的合格证、装箱单等技术资料；
8、设备安装、调试过程，都有详细检验记录，调试检验结果符合国家相关标准。并填写验收报告，报用户厂家。
9、保修期为货到之日起不超过十三个月，并负责设备的终身维修。在保修期内，免收维修费，对于非人为损坏的零备件予以免费更换。
10、接到用户报修后立即电话沟通指导解决，如电话解决不了，两小时内给出凯发真人手机版的解决方案，并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)
培训方案及凯发真人手机版的售后服务
以质量砌基础，以人才为动力，以创新求发展，以服务树口碑，以诚信赢客户。宁波怡信光电科技有限公司致力于测量仪器关键技术的创新，与客户真诚合作，互相学习，形成具有凝聚力的优秀团队服务好客户。
1、仪器到达用户所在地后，用户准备好仪器正常运行所需电等条件，由专业工程师就仪器开新箱检查仪器。
2、工程师对仪器使用场地检查合格后，进行安装、调试、精度补偿，安装后精度再次测试。
3、培训设备与用户购买仪器型号、功能一致。 负责对用户进行产品基本原理、使用、操作、保养维护等全面培训。
4、培训作业标准，操作“应知”“应会”。
5、培训内容：开关机操作、作业准备、仪器校准、测量步骤、注意事项、常见问题处理流程。
6、仪器保养培训：保养部件名称、保养内容讲解、保养周期、保养的方法和标准、保养人员责任岗位要求。
7、每台仪器均附有说明书、货物的合格证、装箱单等技术资料；
8、设备安装、调试过程，都有详细检验记录，调试检验结果符合国家相关标准。并填写验收报告，报用户厂家。
9、保修期为货到之日起不超过十三个月，并负责设备的终身维修。在保修期内，免收维修费，对于非人为损坏的零备件予以免费更换。
10、接到用户报修后立即电话沟通指导解决，如电话解决不了，两小时内给出凯发真人手机版的解决方案，并在二十四小时内到达客户现场解决出现的问题。(国家法定休息日除外)
11、三年内免费提供软件升级服务。
