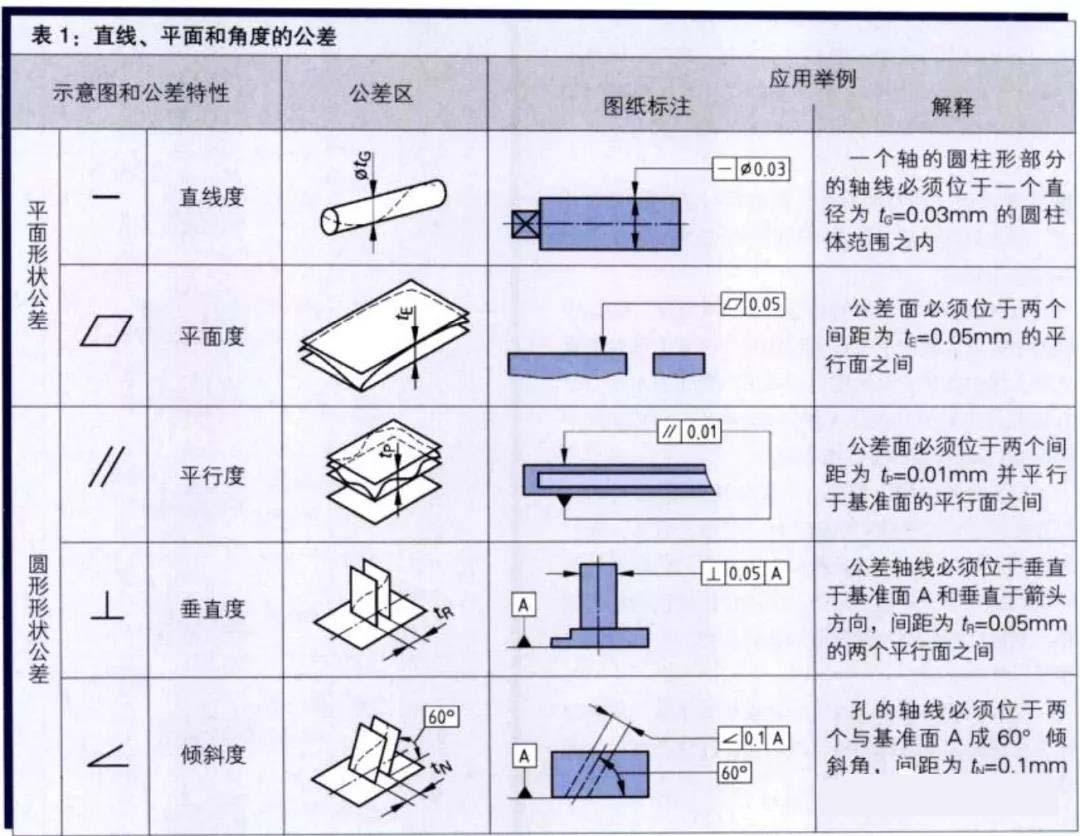

【概要描述】在技术图纸上,由公差种类以及公差区的位置和量来确定待检公差。
按照最小误差要求测量形状误差
无论是面还是线,都必须限制有公差的工件,使其间距处于最小误差状态。这个间距就是形状误差。
直线度由两根平行的直线予以限制。当两条直线达到最小间距时,即已满足最小误差要求。平行度检测时应选择待检工件上比较平的那个面作为基准面。由于该面也有误差,必须首先按照最小误差要求,使用例如测杆在检测平台上校准该基准面。两个平行面,它们也包括公差面,它们之间的间距检测被视为平行度误差fp的检测。
直线度和平面度的检测
在工厂车间里检测宜线度和平面度一般都使用验平尺(俗称“刀口尺”),从光隙可辨认2um以上的不平整度。用验平尺进行重复检测只能近似地检测平面度,因为在一个平面里只能检测直线度。如果使用验平尺检测圆柱体的直线度,则必须在圆周上至少检测2次,并且检测角度需变换90°。
用检测平台作为平面度标准件进行平面度对比时,工件的待检面必须放置在检测平台,并用测量探头找出平面度最大误差点。
块规或千分卡尺检测面的平面度可用一块高精度平板玻璃(平晶)进行校验。其检验方法以光波的叠加(干涉)为基础,又称平晶检验法)。通过干涉条纹的弯曲和数量可看见并测量出平面度的误差。从一个干涉条纹到下-个干涉条纹之间,检测面到检测平台的间距变化约为0.27um。
平行度的检测
可以在一个检测平台上用精密指针式检测表检测平行度。将工件平面度最高的面放置在检测平台上作为基准面,然后和工件对中心。为了找出公差面的最大误差,检测面上的测点应该均匀分布。检测后所显示的最大和最小检测值之间的差就是平行度误差。
用多测点检测直线度、平面度和平行度是繁琐浪费的,因此,值得推荐的是在检测对象上仅均匀分布若干个测点的检测方法。将所测得的最大误差与图纸规定公差值互做比较。
方向性和倾斜度的检测
带气泡水准的水平仪(即所谓的水准仪)用于检测或校准平面或圆柱体面的水平位置。这种水平位置在机器安装时不可或缺。水平仪可显示的最小角度误差达0.01mm/m。
电子式测斜仪特别适用于小倾斜度的精密测量。现有的测斜仪分为若干类型,如带检测面的水平式或带水平检测面和垂直检测面的角度式。使用这些测斜仪可测量出检测平台和机床的平面度误差以及平行度和直角度误差。它们可测量的最小倾斜度达0.001 mm/m,最大检测范围为 ±5mm/m。
角度的检测
测量角度时还需检测边棱与面的位置万用量角器有一个带四个90°的主刻度盘和分辨率为5分的游标。
识读时,首先读出主刻度盘上从0°开始一直到游标零线之间角的度,然后在相同的识读方向从游标上读出角的分。
万用游标量角器所测出的角度并不总是与显示值一致,钝角时正确的检测结果应是180°减 去所显示的角度值。
数字式万用数显量角器识读起来要简单得多.并比万用游标量角器更精确。它可以选择显示角的度、分或十进制角度。其数字步进值达到1分或 0.01°。通过任意位置回零,可以在对比检测时显示出角度偏差。
角度检测的操作规范• 量角器卡脚必须与检测面成直角。• 在测量面与检测面之间不允许看到光隙。• 若需在若干个点进行角度检测,必须在每个点检测后取下并重新放置量角器,因为在检测面上滑动量角器将导致磨损。
可调式角度测量仪
最常用的可调式角度测量仪是正弦尺。它可以调节和检测0°~60°之间的任意角度。它由一个直尺和两个固定连接在直尺上的滚轮(圆柱形塞规)组成。滚轮之间的间距达到100mm或200mm。使用正弦尺还可以调节出3"~10"的角度差。举例:l=100mm,α=12°10'3"。解题:e=l-sina=100mm • 0.2l077e=21.077 mm块规组合:1.007 mm 1.07 mm 9 mm 10mm
